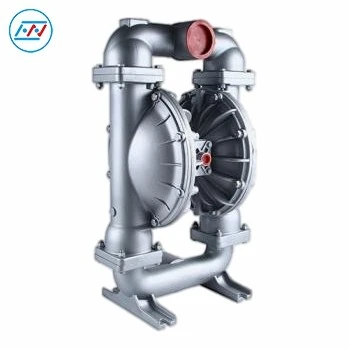

پمپ دیافراگمی پنوماتیک مقاوم در برابر مواد شیمیایی



HP80پمپ دیافراگمی پنوماتیک مقاوم در برابر مواد شیمیاییبه ویژه برای صنایع شیمیایی طراحی شده است و دارای عملکرد جریان پایدار است. حداکثر سرعت جریان 285 GPM (1078 LPM) است و در مواد و اندازه های مختلف پورت موجود است. این پمپ دیافراگمی بادی جریان پایدار دارای مقاومت در برابر خوردگی عالی و خروجی جریان ثابت است که به طور موثر عملیات انتقال سیال، پر کردن، چرخش مجدد و بچینگ را تکمیل می کند.









اندازه ورودی/خروجی	3" NPT یا 3" BSPT فلنج 3 اینچی ANSI یا فلنج 3 اینچی DIN
نرخ جریان	0-285 GPM (0-1078 LPM)
شیر اصلی هوا	روانکاری-رایگان، بدون{1}}طراحی نقطه مرده
حداکثر عبور مجاز مواد جامد	حداکثر 0.38 اینچ (9.65 میلی متر)
حداکثر سر	ستون آب 125 psi یا 289 فوت (8.6 بار یا 86 متر)
جابجایی در هر سکته مغزی	1 گال / 3.79 لیتر
حداکثر فشار عملیاتی	125 psi (8.6 بار)
وزن حمل و نقل	194 پوند (87 کیلوگرم)





1. مقاومت در برابر سایش شیمیایی و ذرات، مناسب برای محیط های کاری سخت: HP80پمپ دیافراگمی پنوماتیک مقاوم در برابر مواد شیمیاییبدنه ای از فولاد ضد زنگ با قطعات خیس شده ضد خوردگی دارد که امکان انتقال پایدار مواد مختلف اسیدی، قلیایی، جامد- و خورنده را فراهم می کند. با داشتن ساختار بدون مهر و موم-کمتر و پروانه{4}}، به طور موثری از گرفتگی پمپ جلوگیری می کند. مجهز به عملکرد آب بندی ممتاز، از نشت و تبخیر متوسط ​​جلوگیری می کند و برای حمل و نقل سیال صنعتی با خوردگی بالا ایده آل است.

2. انتقال جریان بالا و عملکرد پایدار، قابل انطباق با تولید خودکار: پمپ دیافراگمی پنوماتیکی با جریان پایدار HP80 حداکثر سرعت جریان 285 GPM را ارائه می دهد. هنگامی که با یک دمپر ضربان تطبیق داده می شود، بدون آسیب رساندن به خواص شیمیایی محیط انتقال، به تحویل سیال یکنواخت و پایدار می رسد. از تنظیم سیستماتیک جریان برای تحقق انتقال دقیق سیال، بچینگ و تغذیه کمی پشتیبانی می کند. مجهز به عملکردهای هشدار ایمنی، به طور موثر هزینه های عملیات دستی را کاهش می دهد و از روش های تولید خودکار پشتیبانی می کند.

3. نرخ خرابی پایین و تعمیر و نگهداری آسان، کاهش هزینه های خرابی: HP80پمپ دیافراگمی پنوماتیک مقاوم در برابر مواد شیمیاییدارای یک دیافراگم کامپوزیت چند لایه است که دارای مقاومت در برابر خوردگی عالی و مقاومت در برابر سایش برای طول عمر طولانی است. دریچه هوای قابل دسترسی خارجی امکان تعمیر و نگهداری سریع و راحت را بدون جدا کردن کل بدنه پمپ فراهم می‌کند و سختی تعمیر و نگهداری را تا حد زیادی کاهش می‌دهد و تلفات زمان توقف تولید را کاهش می‌دهد.





1. واحد درمان منبع هوا

تنظیم کننده فیلتر ②: ابتدا ناخالصی ها و رطوبت هوای فشرده را فیلتر می کند، سپس فشار هوای عرضه شده به پمپ را تنظیم و تثبیت می کند.

خشک کن ③: بیشتر رطوبت هوای فشرده را حذف می کند تا از ورود بخار آب به محفظه پمپ و ایجاد خوردگی و یخ زدن اجزای داخلی جلوگیری کند.

روان کننده ④: روغن روان کننده را اتمیزه می کند و آن را با هوای فشرده مخلوط می کند تا قسمت های متحرک مانند دریچه های پنوماتیک و دیافراگم های پمپ را روان کند و سایش را کاهش دهد.

اجزای پشتیبانی: ورودی هوا، شیر چک، شیر خاموش-.



2. بدنه پمپ و سیستم اگزوز

بدنه پمپ: پمپ دیافراگمی پنوماتیک هسته ای که دیافراگم را به سمت عقب و جلو حرکت می دهد تا از طریق هوای فشرده متوجه مکش و تخلیه سیال شود.

صدا خفه کن: در درگاه خروجی پمپ برای کاهش صدای اگزوز نصب می شود.

اگزوز لوله: گازهای زائد را به یک منطقه امن تخلیه می کند تا از آلودگی محیط کارگاه جلوگیری شود.

اتصال انعطاف پذیر: اتصال انعطاف پذیر بین پمپ و واحد تصفیه منبع هوا برای بافر لرزش و کاهش انتقال استرس.



3. خط لوله مکش سیال (سمت چپ شکل)

مکش: نقطه شروع ورود سیال به سیستم، متصل به مخازن یا خطوط لوله ذخیره مایع بالادست.

-شیر خاموش: مکش سیال را برای نگهداری راحت پمپ قطع می‌کند.

گیج مرکب: فشار جانبی مکش-را برای شناسایی مشکلاتی مانند بالابر مکش ناکافی و انسداد خط لوله کنترل می‌کند.

اتصال انعطاف پذیر: ارتعاش پمپ را جذب می کند و از آسیب استرس ناشی از اتصال صلب خط لوله جلوگیری می کند.

بندر تخلیه: مایع باقیمانده در خط لوله مکش را برای نگهداری یا تخلیه خط لوله تخلیه می کند.

اتصال لوله: برای انطباق با شرایط خط لوله{0} در سایت، چندین نوع اتصال اختیاری است.



4. خط لوله تخلیه سیال (سمت راست شکل)

اتصال انعطاف پذیر: بافر لرزش پمپ را برای محافظت از خطوط لوله و تجهیزات.

اتصال لوله: مطابق با انتهای مکش، قابل تطبیق با خطوط لوله در سایت-.

بندر تخلیه: مایع باقیمانده در خط لوله تخلیه را برای نگهداری و تخلیه تخلیه می کند.

سرکوبگر ①: فشار تخلیه ضربانی پمپ های دیافراگمی پنوماتیک را تثبیت می کند و از خطوط لوله و تجهیزات پایین دست محافظت می کند و به عنوان یک لوازم جانبی کلیدی در سمت تخلیه عمل می کند.

گیج فشار: برای قضاوت در مورد وضعیت عملکرد پمپ، فشار کناری تخلیه- را کنترل می کند.

-شیر خاموش: تخلیه سیال را برای تسهیل تعمیر و نگهداری پمپ و تجهیزات پایین دست قطع می‌کند.

تخلیه: خروجی ترمینال سیستم، متصل به خطوط لوله و تجهیزات پایین دست.

تامین هوای تنظیم‌نشده به سرکوبگر جریان: مستقیماً هوای فشرده تنظیم‌نشده را به سرکوبگر جریان می‌رساند و از قابلیت تراکم‌پذیری گاز برای جذب پالس سیال استفاده می‌کند.







● صنایع شیمیایی

تولید مواد شیمیایی شامل شرایط کاری پیچیده است. عمدتاً مایعات شیمیایی اسیدی و قلیایی خورنده مختلف از جمله انتقال مایعات، گردش خون و فرآیندهای پر کردن کمی را منتقل می کند. مجهز به مواد ضد خوردگی اختصاصی، HP80پمپ دیافراگمی پنوماتیک مقاوم در برابر مواد شیمیاییبه طور موثر در برابر فرسایش ناشی از محیط های خورنده مقاومت می کند. سیستم های کنترل سفارشی را می توان در صورت نیاز برای تکمیل انواع روش های تولید پیکربندی کرد.



● صنعت پوشش

مواد منتقل شده به شدت برشی-حساس هستند و به کنترل کمی دقیق تغذیه نیاز دارند. خرابی تجهیزات مستقیماً بر خروجی خط تولید تأثیر می گذارد. پمپ دیافراگمی پنوماتیکی با جریان پایدار HP80 با استفاده از ساختار{3}}آزاد و شفت-درزگیر-آزاد پروانه، به خواص شیمیایی مواد آسیب نمی رساند. این می تواند با سیستم های کنترل خودکار برای تحقق بخشیدن به تنظیم هوشمند جریان و کاهش هزینه های نیروی کار متصل شود. با داشتن عمر طولانی قطعات آسیب پذیر مانند دیافراگم، میزان خرابی پایین و تعمیر و نگهداری آسان دارد.



● صنعت معدن

صنعت معدن از شرایط کاری سخت برخوردار است. محیط های انتقالی معمولاً حاوی تعداد زیادی ذرات جامد با سایندگی قوی و اسیدیته و قلیاییت بالا هستند. علاوه بر این،-فضای نصب در سایت محدود است و به کارکرد بدون وقفه نیاز است. پمپ دیافراگمی پنوماتیک HP80 از طراحی بدون محور-درزبند-و پروانه{7}} استفاده می‌کند و به طور موثر از انسداد و سایش ناشی از ذرات جامد جلوگیری می‌کند. قطعات خیس شده آن در مواد-مقاوم در برابر خوردگی و سایش موجود است. با نصب کلی انعطاف‌پذیر، می‌توان آن را برای بهینه‌سازی استفاده از فضا و پشتیبانی از عملکرد مداوم طولانی‌مدت، و به طور کامل نیازمندی‌های تولید در شرایط کاری معدن، به چرخ دستی مجهز کرد.
