پمپ دیافراگمی پنوماتیک پتروشیمی

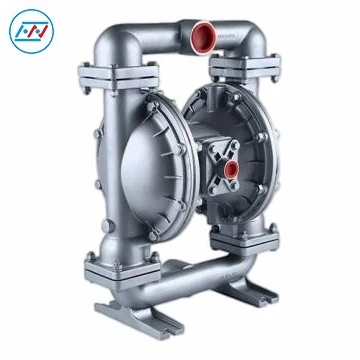

HP40 1-1/2"پمپ دیافراگمی پنوماتیک پتروشیمییک دستگاه انتقال فلز با کارایی بالا-است. با استفاده از ساختار فولاد ضد زنگ ممتاز، این پمپ دارای استحکام بالا، مقاومت در برابر سایش عالی، مقاومت در برابر شست و شو و مقاومت در برابر خوردگی است که آن را با شرایط مختلف کاری سخت و پیچیده سازگار می کند. این نیروی پمپاژ قدرتمند و راندمان انتقال فوق العاده با حداکثر سرعت جریان 106 GPM (401 LPM) ارائه می کند. با پشتیبانی از پیکربندی انعطاف پذیر مواد مختلف خیس شده و اندازه پورت، می توان آن را با توجه به ویژگی های مختلف متوسط، فرآیندهای تولید و محیط های کاری برای دستیابی به سازگاری و تطبیق پذیری قوی سفارشی کرد. به عنوان یک پمپ دیافراگمی برای انتقال دوغاب استخراج، از یک موتور کاملاً پنوماتیک-آزاد طراحی شده است که به منبع برق نیاز ندارد. دارای ایمنی ذاتی ضد انفجار-، برای سناریوهای کار بدون قدرت{10} و با خطر انفجاری بالا ایده آل است.









اندازه ورودی/خروجی	1-1/2 "NPT1-1/2" BSPT فلنج 1-1/2 اینچ ANSI 150# صورت برجسته (RF).
نرخ جریان	0-106 GPM (0-401 LPM)
شیر اصلی هوا	روانکاری-رایگان، بدون{1}}طراحی نقطه مرده
حداکثر عبور مجاز مواد جامد	حداکثر 0.25 اینچ (6 میلی متر)
حداکثر سر	ستون آب 125 psi یا 289 فوت (8.6 بار یا 86 متر)
جابجایی در هر سکته مغزی	0.41 گال / 1.55 لیتر
حداکثر فشار عملیاتی	125 psi (8.6 بار)
وزن حمل و نقل	95 پوند (43 کیلوگرم)





1. HP{1}}/2 اینچپمپ دیافراگمی پنوماتیک پتروشیمیساختار فولاد ضد زنگ-با کیفیت بالا با استحکام و استحکام ساختاری بالا را اتخاذ می‌کند. مقاومت در برابر شست و شوی عالی، مقاومت در برابر سایش و مقاومت در برابر خوردگی را ارائه می دهد و دارای مقاومت در برابر تغییر شکل برجسته، مقاومت در برابر آسیب و مقاومت در برابر پیری است. این به طور موثر از سایش بدنه پمپ، آسیب حفره و نشت پوسته در شرایط کاری سنگین جلوگیری می کند و طول عمر کلی تجهیزات را افزایش می دهد.

2. پمپ دیافراگمی که برای شرایط سخت صنعتی بهینه شده است، پمپ دیافراگمی برای انتقال دوغاب معدنی، در برابر شروع مکرر-عملکرد توقف، سیکل های کاری متناوب، بارگیری زیاد-و خوردگی متوسط ​​پیچیده، اطمینان از عملکرد پایدار و نرخ خرابی پایین مقاومت می کند. با استفاده از یک موتور{4}}ساختار محرک پنوماتیک خالص رایگان، نیازی به منبع تغذیه خارجی ندارد، جرقه الکتریکی تولید نمی‌کند و خطرات خرابی الکتریکی را ایجاد نمی‌کند و به عملکرد ضد انفجار ذاتی می‌رسد.

3. پمپ دیافراگمی پنوماتیک HP40 دارای ظرفیت پمپاژ قدرتمند با حداکثر سرعت جریان 106 GPM (401 LPM) است. شار کافی و قدرت پمپاژ قوی را با راندمان انتقال عالی فراهم می کند. عملکردهای فرآیندی کامل- از جمله حمل و نقل متوسط، گردش خط لوله، پر کردن و بچینگ کمی، ارائه تخلیه یکنواخت و فشار پایدار بدون ضربان یا قطع جریان را به طور پایدار انجام می دهد.

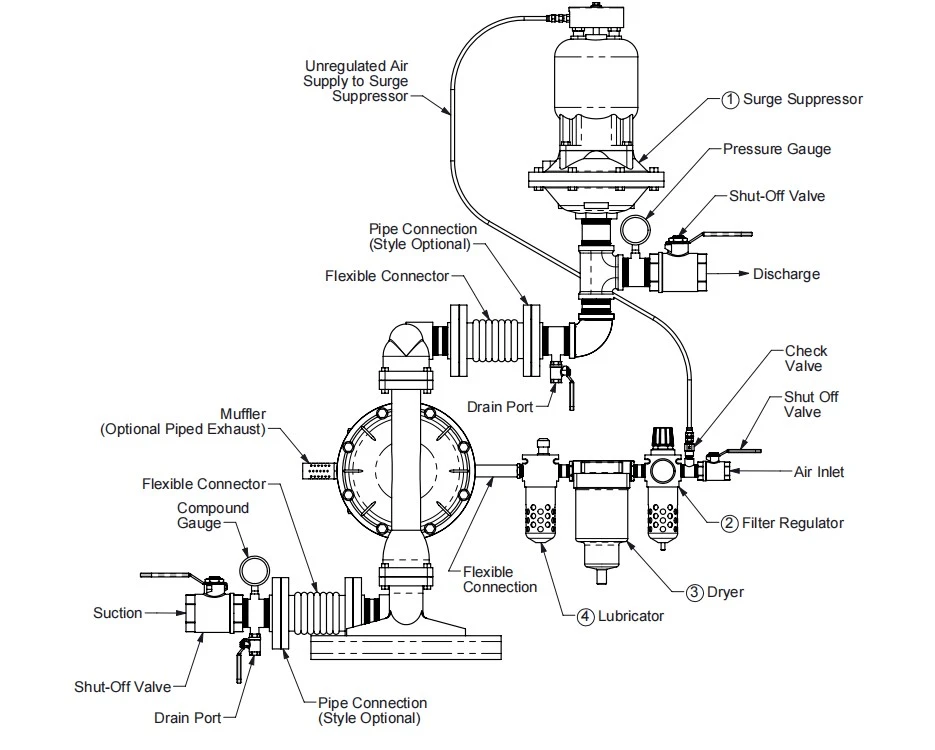

1. واحد درمان منبع هوا

تنظیم کننده فیلتر ②: ابتدا ناخالصی ها و رطوبت موجود در هوای فشرده را فیلتر می کند، سپس فشار هوای عرضه شده به پمپ را تنظیم و تثبیت می کند.

خشک کن ③: بیشتر رطوبت هوای فشرده را حذف می کند تا از ورود بخار آب به محفظه پمپ و ایجاد خوردگی و یخ زدن اجزای داخلی جلوگیری کند.

روان کننده ④: روغن روان کننده را اتمیزه می کند و آن را با هوای فشرده مخلوط می کند تا قسمت های متحرک مانند دریچه های پنوماتیک و دیافراگم پمپ را روان کند و سایش را کاهش دهد.

اجزای پشتیبانی: ورودی هوا، شیر چک، شیر خاموش-.



2. بدنه پمپ و سیستم اگزوز

بدنه پمپ: پمپ دیافراگمی پنوماتیک هسته ای که دیافراگم را به سمت عقب و جلو حرکت می دهد تا از طریق هوای فشرده متوجه مکش و تخلیه سیال شود.

صدا خفه کن: در درگاه خروجی پمپ برای کاهش صدای اگزوز نصب می شود.

اگزوز لوله: گازهای زائد را به یک منطقه امن تخلیه می کند تا از آلودگی محیط کارگاه جلوگیری شود.

اتصال انعطاف پذیر: اتصال انعطاف پذیر بین پمپ و واحد تصفیه منبع هوا برای بافر لرزش و کاهش انتقال استرس.



3. خط لوله مکش سیال (سمت چپ شکل)

مکش: نقطه شروع ورود سیال به سیستم، متصل به مخازن یا خطوط لوله ذخیره مایع بالادست.

-شیر خاموش: مکش سیال را برای نگهداری راحت پمپ قطع می‌کند.

گیج مرکب: فشار جانبی مکش-را برای شناسایی مشکلاتی مانند بالابر مکش ناکافی و انسداد خط لوله کنترل می‌کند.

اتصال انعطاف پذیر: ارتعاش پمپ را جذب می کند و از آسیب استرس ناشی از اتصال صلب خط لوله جلوگیری می کند.

بندر تخلیه: مایع باقیمانده در خط لوله مکش را برای نگهداری یا تخلیه خط لوله تخلیه می کند.

اتصال لوله: برای انطباق با شرایط خط لوله{0} در سایت، چندین نوع اتصال اختیاری است.



4. خط لوله تخلیه سیال (سمت راست شکل)

اتصال انعطاف پذیر: بافر لرزش پمپ را برای محافظت از خطوط لوله و تجهیزات.

اتصال لوله: مطابق با انتهای مکش، قابل تطبیق با خطوط لوله در سایت-.

بندر تخلیه: مایع باقیمانده در خط لوله تخلیه را برای نگهداری و تخلیه تخلیه می کند.

سرکوبگر ①: فشار تخلیه ضربانی پمپ های دیافراگمی پنوماتیک را تثبیت می کند و از خطوط لوله و تجهیزات پایین دست محافظت می کند و به عنوان یک لوازم جانبی کلیدی در سمت تخلیه عمل می کند.

گیج فشار: برای قضاوت در مورد وضعیت عملکرد پمپ، فشار کناری تخلیه- را کنترل می کند.

-شیر خاموش: تخلیه سیال را برای تسهیل تعمیر و نگهداری پمپ و تجهیزات پایین دست قطع می‌کند.

تخلیه: خروجی ترمینال سیستم، متصل به خطوط لوله و تجهیزات پایین دست.

تامین هوای تنظیم‌نشده به سرکوبگر جریان: مستقیماً هوای فشرده تنظیم‌نشده را به سرکوبگر جریان می‌رساند و از قابلیت تراکم‌پذیری گاز برای جذب ضربان سیال استفاده می‌کند.







● صنعت پتروشیمی

HP{0}}اینچپمپ دیافراگمی پنوماتیک پتروشیمیدارای ساختاری محکم و مقاوم در برابر خوردگی-ساختار فولادی ضد زنگ با طراحی ذاتاً ایمن در برابر انفجار پنوماتیک-. با حداکثر سرعت جریان 401LPM، قدرت قدرتمند و خروجی فشار پایدار را ارائه می دهد. از عملیات فرآیندی کامل-مانند حمل و نقل، گردش مخزن، بچینگ و پر کردن کمی محصولات نفتی شیمیایی، حلال های خورنده و افزودنی های صنعتی پشتیبانی می کند. با قابلیت شروع مکرر-توقف و عملکرد متناوب، عملکرد پایدار و دقت فرآیند بالا را برای مطابقت با استانداردهای تولید ایمنی حرفه ای حفظ می کند.



● حمل و نقل دوغاب معدن

به عنوان یک پمپ دیافراگمی برای انتقال دوغاب معدن، پمپ دیافراگمی فولاد ضد زنگ HP40 دارای استحکام ساختاری بالا، مقاومت در برابر سایش و مقاومت در برابر آبشستگی عالی است، که با شرایط شدید معدن با گرد و غبار سنگین، رطوبت بالا و تمیز کردن ذرات جامد سازگار است. این دستگاه به طور پایدار رسانه های سنگین حاوی ذرات جامد مانند دوغاب معدن، معرف های فرآوری مواد معدنی و مایع زباله ذوب را بدون گرفتگی یا سایش حفره حمل می کند. ظرفیت تحویل جریان بالا-آن به طور مؤثری پاسخگوی حجم-تقاضای بزرگ برای حمل و نقل دوغاب معدن، عرضه معرف و تخلیه مایع زباله است.



● رشته صنعتی عمومی

پمپ دیافراگمی پنوماتیک HP40 تطبیق پذیری فوق العاده ای با عملکرد جریان بالا- پایدار و سفارشی سازی مدولار ارائه می دهد. این به طور گسترده ای برای سناریوهای مختلف صنعتی عمومی، انتقال پیوسته مواد تمیز کننده صنعتی، مایعات برش، پوشش ها، افزودنی ها و سیالات با ویسکوزیته متوسط ​​تا{4} برای فرآیندهای معمول از جمله انتقال مواد، گردش خط لوله، بچینگ و تامین مداوم مایع کاربرد دارد. از مواد خیس شده سفارشی و اندازه پورت ها برای انطباق با ویژگی های مختلف متوسط ​​پشتیبانی می کند و از عملکرد بدون پالس صاف-و تخلیه یکنواخت اطمینان می دهد.
